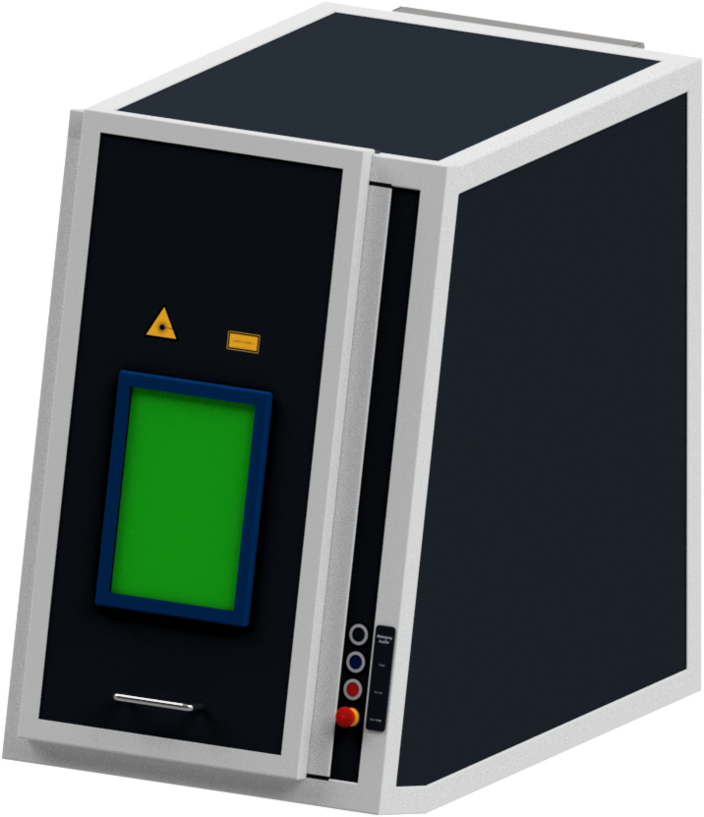

Universal Laserbeschriftungsplatz

ULP 360-HS | Hubtürausführung

  • Laserschutzbox als Tischgerät mit komplett integriertem Laser

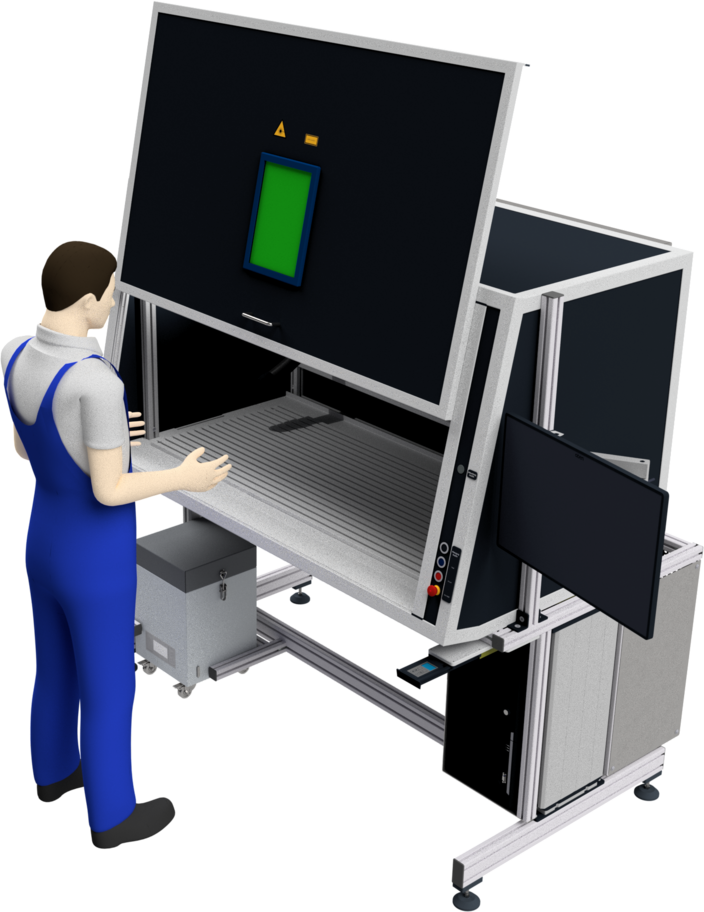

  • mit elektrischer Hubtür mit Gewichtsausgleich (Öffnungshöhe 400mm)
  • Feste tischplatte mit T-Nuten-Profil (8mm Nutbreite, Rastermaß 30mm)
  • Manuelle Z-Achse zur Laser-Höheneinstellung
  • für Keyence 3-Achsen-Beschriftungslaser
    MD-X, MD-U, MD-F und ML-Z
  • Sicherheitszuhaltung mit Verriegelung
  • Laserschutzklasse 1
  • Sichtfenster (Laserschutzscheibe)
  • Absaug-Anschluss mit Flexrohr (Ø 50 mm) *
  • Fernstart für Rauchgas- und Partikelabsaugung *
    (* bei Option mit Absaugung)
  • dimmbare LED-Innenbeleuchtung (optional)
  • Bedienungsanleitung
  • CE-Konformität

Jetzt verfügbar: optionale Extras (weitere Extras siehe Unten)

  • Elektrische Z-Achse zur Laser-Höheneinstellung

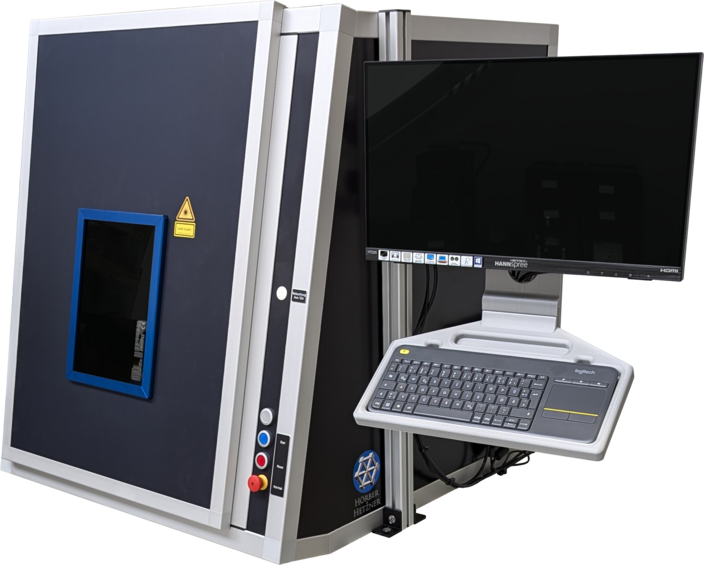

  • Industrie-PC mit Touchscreen, Laser-Software mit Bedienerführung, MES-Anbindung

Abmaße der Laserbox

(Grundkörper, in Standardausführung ohne Laser)
Abmessungen anderer Varianten auf Anfrage

1055 mm x 600 mm x 920 mm
Tiefe x Breite x Höhe

Maximale Werkstückgröße

Standard-Laser mit Fokusabstand 189mm:
550 mm x 360 mm x 411 mm (+21mm)
Tiefe x Breite x Höhe

Weitbereich-Laser mit Fokusabstand 300mm:
550 mm x 360 mm x 300 mm (+21mm)
Tiefe x Breite x Höhe

Beschriftungsbereich

Standard-Laser mit Fokusabstand 189mm:
125 mm x 125 mm

Weitbereich-Laser mit Fokusabstand 300mm:
330 mm x 330 mm

Angaben sind Richtwerte und ohne Gewähr.
Genaue Angaben siehe Keyence-Dokumentation.

Weitere Optionen

  • Elektrischer Antrieb für Laser-Höhenverstellung (Z-Achse)
  • Elektrisch oder pneumatisch angetriebene Hubtür (Öffnungshöhe 400mm)
  • Automatisch ausfahrbarer Tisch (elektrisch oder pneumatisch)
  • Rauchgas- und Partikelabsaugung mit Filtersystem
  • Werkstückträger mit individuellen Produktaufnahmen

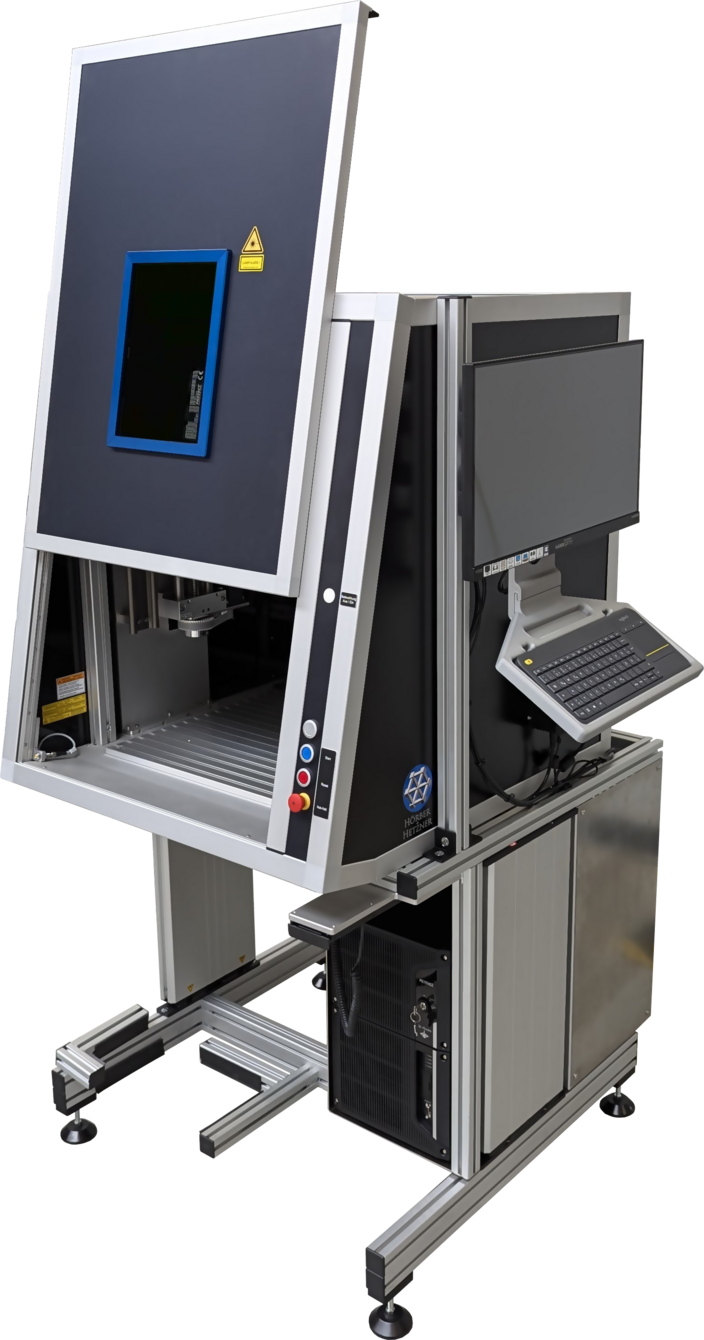

  • Weitere Untergestelle (fahrbar, höhenverstellbar)
  • Anpassung an größere Produkte
  • Integration in Ihren bestehenden Arbeitsplatz
  • Sonderbauten bis hin zu vollautomatisierten Laserstation
    sind auf Anfrage jederzeit möglich

→ Preis auf Anfrage

Seitens Keyence erhalten Sie zudem:

  • Kostenloses Leihsystem im Schadensfall
    (auch über den Gewährleistungszeitraum hinaus)
  • Kostenloser Keyence-Life-Time-Support

Interesse geweckt?

Gerne unterbreiten wir Ihnen ein individuelles Angebot!

Jetzt Kontakt aufnehmen
