Universal Laserbeschriftungszelle

von Hörber + Hetzner GmbH

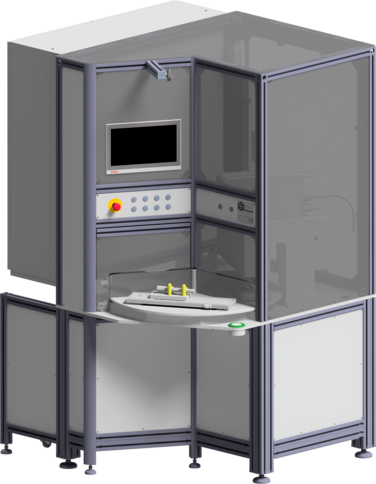

Mit 2-fach Handrundtisch

(in Standardausführung)

  • Rundtisch mit Verriegelung für schnellen Teilewechsel
  • Universelle Produktaufnahmen mit Produktabfrage
  • Laser-Shutter für kurze Taktzeiten
    (ca. 8-10 Sekunden, abhängig von der Beschriftung)

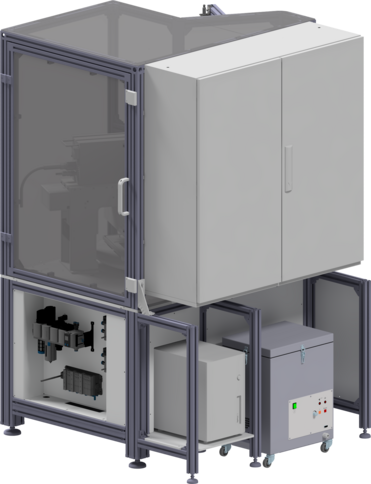

  • Servicetür (hintere Seite) mit Sicherheitsschalter und Sicherheitsklappe (am Rundtisch)
  • Steuerungstechnik mit Beckhoff-Komponenten
  • SPS und Software
  • Monitor zur Visualisierung
  • mögliche Beschriftungen:
    • Data-Matrix-Codes bis max. 130 Zeichen
    • Klartextfelder, 4 Stück, je max. 50 Zeichen

Optionale Erweiterung:

  • 3-Fach Handrundtisch für fest verbauten Scanner zum Gegenlesen des beschrifteten Codes

Abmaße der Anlage

(in Standardausführung)

1400 mm x 1300 mm x 2150 mm
Länge x Breite x Höhe

Maximale Abmaße der Produktaufnahme

500 mm x 125 mm x 95 mm
Länge x Breite x Höhe

alternativ:

275 mm x 275 mm x 95 mm
Länge x Breite x Höhe

andere Abmessungen auf Anfrage

Beschriftungsbereich (mit Keyence MD-X1500)

max. 125 mm x 125 mm
Länge x Breite

Weitere Optionen

  • Kundenspezifische Produktaufnahmen
    • auch als kodierte Wechselaufnahmen
    • mit größerer Produkthöhe

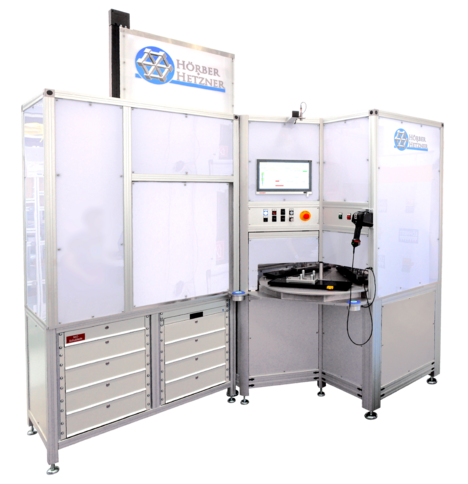

  • Schubladenschrank für Wechselteile
  • Verriegelbare Schublade für N.i.O-Teile
    • auch mit N.i.O-Zähler
  • Handscanner zum Lesen von Matrixcodes
  • Absaugungseinrichtung mit Filteranlage
  • MES-Anbindung
  • ESD-Ausführung
  • Touch-Panel zur Bedienerführung
  • Zusatzmodule:
    Montage- oder Prüfstation
    z.B. Kameraprüfung mit Keyence Vision Sensor

→ Preis auf Anfrage
